螺旋离心泵的设计原理及特点

 设计原理：目前的多级螺旋离心泵，运输水通常选用一元理论设计，我公司对于煤矿应用的多级螺旋离心泵，带有固态颗粒物的煤水，在提升泵的吸起性能及水力设计上加入了两相流的设计概论，提升了泵的吸起扬程，降低煤水在泵内的撞击磨损，能转化能量，进而提升泵的效率，提升泵的使用期。

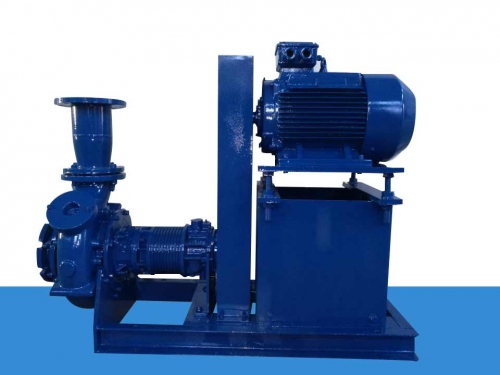

产品特点：MD型耐磨损多级螺旋离心泵为分段式卧式多级泵，吸进口为水平方向，吐出口竖直往上。水泵根据连轴器由原动机直接推动。从原动机端看泵，泵为顺时针转动。MD型耐磨损多级螺旋离心泵主要由电机定子、电机转子、滚柱轴承和水泵密封四大部分构成：

1、电机定子部分主要由吸进段、中段、吐出段、导叶等构成，用拉紧螺栓将每段夹持，构成工作室。

2、电机转子部分主要由轴、离心叶轮、均衡盘和联轴器等构成。轴将动力传递给离心叶轮使其工作；均衡盘用于均衡轴向力；轴的两边配有可换的联轴器用于保护轴。

3、滚柱轴承部分有滚柱轴承和滑动轴承二种：滚柱轴承主要由滚柱轴承体、滚柱轴承和滚柱轴承压盖等构成，选用油脂润滑。滑动轴承主要由滚柱轴承体、滚柱轴承盖、轴瓦、阻尘盘、油位计、甩油环等构成，选用稀油润滑。

4、水泵密封选用填料密封，主要由进水段和填料函体上的密封函体、填料、挡水圈构成。密封工作室内的液體，起水封、水冷和水润滑作用。
